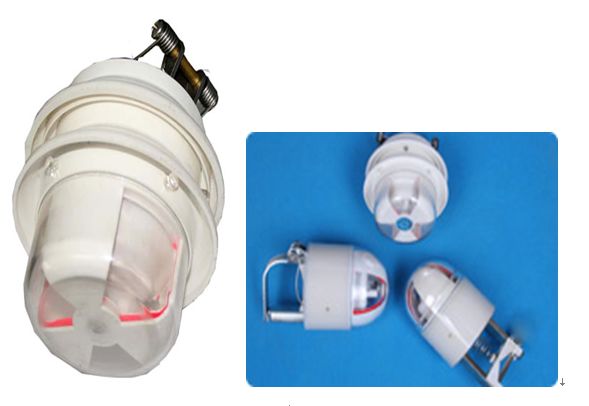

CD-1型全功能故障指示器

　一、概述

　　CD型全功能故障指示器为我公司科研人员与首都各校通力合作，并借鉴国外先进技术特点，结合我国供电用户的实际而出发的新型高科技产品。其主要用于电力系统、油田、化工、钢厂、铁路等电力线路上，用于判断线路故障点。它能准确指示故障点所在区段和分支，对电力系统在缩短停电时间，减少损失，提高供电可靠性，界定故障责任等许多方面起到举足轻重的作用。

   二、检测原理

　　   1、翻盘接地型：指示器检测到接地瞬间的暂态电容放电电流且线路电压降低时即认为线路发生接地，否则未发生接地。

　　2、发光接地型：检测接地瞬间的电容电流首半波与接地瞬间的电容电流突变并且大于所设数值，且与接地瞬间的电压、首半波属同相，同时导线对电压下降，即判断线路发生接地，否则未发生接地。

　　3、短路检测原理：根据短路现象，短路瞬间电流正突变，保护动作停电为动作依据。

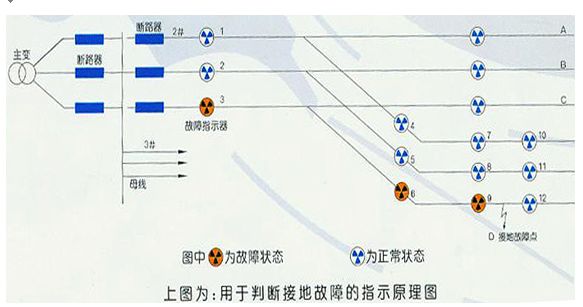

  三、指示原理图

　　由2#线B相2、5、8指示器和3#线C相3、6、9指示器翻红牌或发光显示而11指示器和12指示器仍为白色或不发光即可判断出D点发生短路故障。

　　由2#线C相3、6、9指示器翻红牌或发光显示而12指示器仍为白色或不发光即可判断出D点发生接地故障。

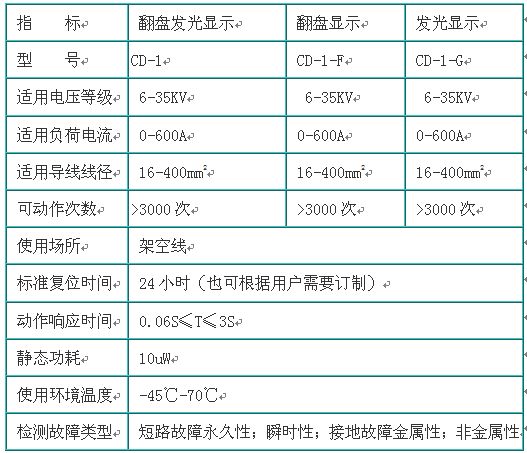

   四、技术指标

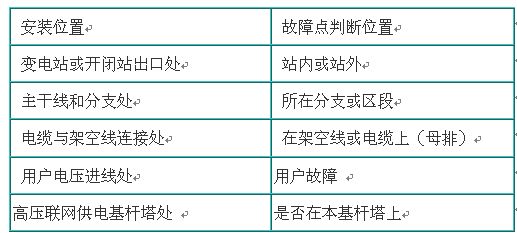

  五、安装及判断故障位置

   六、优势比较

　　集翻牌与发光功能与一体：指示器动作后的两种方式，翻牌和发光在实际应用中均有一定的不足，翻牌白天指示明显而不利于夜间观察，发光则相反。智能型很好地解决了这一矛盾。两块独立的电池保证不光为了增大电池容量同时使两者互不干扰。

　　晚上发光，白天停止闪烁，从而有效提高电池使用时间。设计指标：光照度小于1E(勒克司)时发光。

　　提高检测灵敏度：信号检测方面有新的改进和提高，提高电压检测不受雨天限制。

　　增加半小时后复位功能：线路故障排除并在24小时内恢复供电，供电后半小时内指示器自动复位;线路在24小时内没有及时送电，指示器都将在设定的24小时后自动复位。
